Wasserwesen

Hinter einer Flutschutzmauer mit Treppe und eingebautem Tor steht der Versuchsstand mit zwei Vorlagebehältern (rechts) und einem Beruhigungsbehälter (links). Die Behälter sind durch eine Druckleitung und durch eine Freispiegelleitung (im Bild oben) verbunden. Vor dem Versuchsstand ist ein Gerüst in Höhe der Freispiegelleitung.

1 /4

Hydraulischer Versuchsstand

Analyse von Strömungszuständen
Durchflussmessungen im Kanal
Untersuchung von Hindernissen und anderer Störeinflüsse auf die Durchflussmessung
Kalibrierung von Kalibrierung von Durchflussmessgeräten

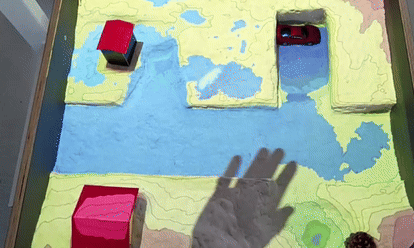

Auf eine geglättete Sandoberfläche, die ein Straßenprofil mit zwei Häusern, einer Mulde und einer Tiefgarage zeigt, wird mit einem Beamer ein buntes Höhenmodell mit Höhenlinien projiziert. Mit Handbewegungen wird Regen simuliert, Wasser steht im Straßenprofil, vor allem in der Tiefgarage und in abgesenkten Einfahrten.

2 /4

Augmented-Reality (AR) Sandbox

130 x 75 cm große Sandfläche, auf die mit einem Beamer ein Höhenmodell projiziert wird
Simulation von Starkregenzellen durch einfache Handbewegungen
Als Folge Simulation von Fließwegen und Überflutungsflächen, die durch einfache Geländemodellierungen angepasst werden können
Überprüfung unterschiedlicher baulicher Strukturen (Straßen, Tiefgaragen, Mulden, Objektschutzmaßnahmen, …) auf deren Überflutungsgefährdung

Durch Plexiglaswände ist das Wasser in der langen, schmalen Versuchsrinne sichtbar. Das Wasser fließt in einen Behälter (links) und wird von dort über eine Pumpe (hinter der Abdeckung) wieder in die Rinne gepumpt. Im Bildhintergrund ist der hydraulische Vers

3 /4

Strömungsmechanische Versuche

Strömungsrinne zur Veranschaulichung unterschiedlicher Strömungszustände wie Strömen und Schießen
Analyse von Einbauten (Schütze, Bodenwellen usw.) auf das Strömungsverhalten
Basismodul HM 150 der Firma GUNT (ohne Bild) für hydromechanische Versuche (Impulssatz, Turbinen, usw.)

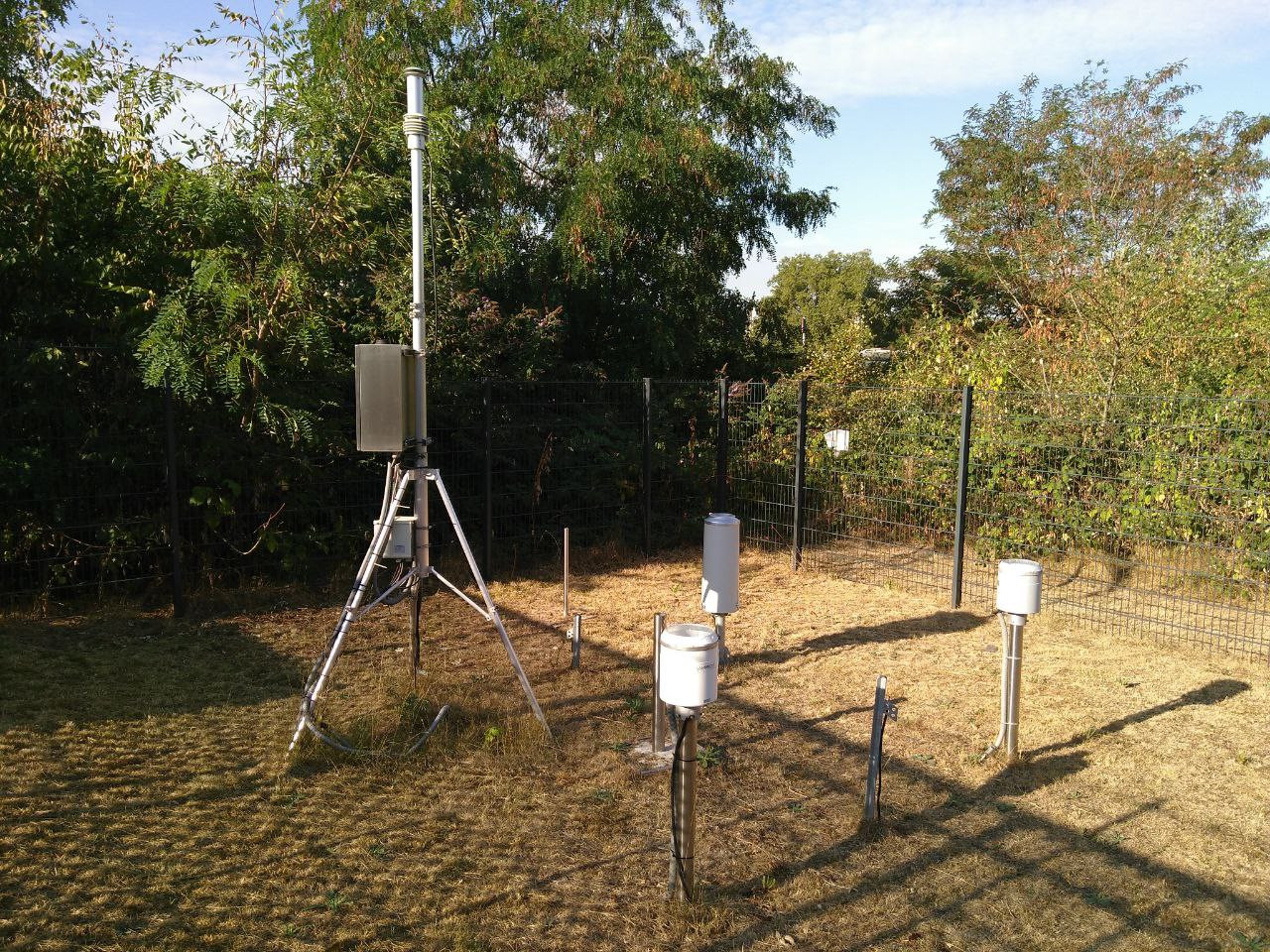

Eine Wetterstation (links) und drei Niederschlagsmesser mit unterschiedlichen Messverfahren stehen auf einem umzäunten Rasen. Hinter dem Zaun wachsen Bäume und Sträucher.

4 /4

Wetterstation

Niederschlagsmessung mit unterschiedlichen Messgeräten (Wippe, Wägesystem)
Wettersensor zur Messung von Lufttemperatur, Windgeschwindigkeit, relativer Luftfeuchte und Luftdruck
